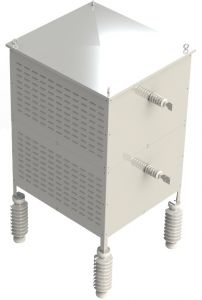

Harmonic Filter Resistors - Damping Resistors

Harmonic Filter Resistors are also commonly referred to as Damping Resistors. These are often part of a RLC circuit, used for harmonic filters.

The purpose of a harmonic filter resistor is to reduce distortions in power systems, produced by non linear loads such as arc welders, induction furnaces, VFDs, ballasts, computer equipment, phones, UPSs etc., which can cause failure of motors, transformers and switchgear through insulation breakdown, arcing and overheating.

In a normal AC power system, supply voltage varies sinusoidally with a fundamental frequency of 50 or 60 hertz. When linear loads, such as resistive heaters, incandescent lamps, constant speed induction and synchronous motors, are connected to the system, sinusoidal currents will be drawn from the system at the same frequency as the voltage. However when non-linear loads are connected, a series of sinusoidal currents, called harmonics, will be drawn at integer multiples of the fundamental frequency.

The role of damping resistance In order to effectively absorb the higher harmonic components of the secondary circuit of the rectifier transformer and prevent the resonance of the output circuit, effectively protect the rectifier transformer, damping resistors must be installed at the output end of the rectifier transformer. In any case, it is absolutely not allowed to connect the rectifier transformer output directly to the electric field without damping resistance.

The high-voltage damping resistor is installed between the rectified high-voltage output and the electric field inlet. It is recommended that it be installed on the contact (vertical suspension) of the isolation switch in the high-voltage isolation switchgear or on the bushing before the electric field. Because the high-voltage damping resistor will work, it should not be installed on the copper screw of the rectification high-voltage output terminal to avoid affecting the life of the rubber ring of the high-pressure output end. In severe cases, it will leak oil. Pay attention to the distance from the side shell and other equipment during installation to prevent discharge.

Điện trở lọc sóng hài cũng thường được gọi là Điện trở giảm chấn. Chúng thường là một phần của  mạch RLC , được sử dụng cho bộ lọc sóng hài.

Mục đích của bộ lọc sóng hài là giảm thiểu sự biến dạng trong hệ thống điện, do các tải không tuyến tính như máy hàn hồ quang, lò cảm ứng, VFD, chấn lưu, thiết bị máy tính, điện thoại, UPS, v.v. gây ra hỏng hóc cho động cơ, máy biến áp và thiết bị đóng cắt do sự cố cách điện, hồ quang và quá nhiệt.

Trong hệ thống điện xoay chiều thông thường, điện áp cung cấp thay đổi theo hình sin với tần số cơ bản là 50 hoặc 60 hertz. Khi tải tuyến tính, chẳng hạn như lò sưởi điện trở, đèn sợi đốt, động cơ cảm ứng tốc độ không đổi và động cơ đồng bộ, được kết nối với hệ thống, dòng điện hình sin sẽ được rút ra từ hệ thống ở cùng tần số với điện áp. Tuy nhiên, khi tải phi tuyến tính được kết nối, một loạt dòng điện hình sin, được gọi là sóng hài, sẽ được rút ra theo bội số nguyên của tần số cơ bản.
