Gioăng đệm bán kim loại spiral wound gasket là giải pháp để giải quyết những thách thức trên: khả năng làm kín chính xác trong điều kiện nhiệt độ và áp lực thay đổi trên bề mặt mặt bích, khả năng chống chịu lưu chất ăn mòn và môi trường độc hại.

Những ảnh hưởng từ biến động nhiệt độ và áp lực của môi trường vận hành ngày càng khắc nghiệt, sự khác biệt nhiệt độ trên bề mặt mặt bích, áp lực từ lực siết bu lông, đòi hỏi gioăng đệm gasket phải có sự linh hoạt và khả năng phục hồi để luôn duy trì con dấu làm kín.

Cấu tạo gioăng đệm bán kim loại spiral wound gasket

Chất lượng gioăng đệm bán kim loại spiral wound gasket phụ thuộc vào đặc tính cơ học của dải vật liệu cấu thành, giúp tăng cường khả năng chịu nén so với gioăng đệm truyền thống.

Quan trọng nhất là lớp vật liệu vòng làm kín (phần điền đầy - filler) thường sử dụng: graphite, Teflon®,…Được mô tả như sau: một dải hẹp hình chữ V cuộn đồng đều và xen kẽ với dây kim loại làm bằng thép không gỉ (hoop) một khoảng cách cố định tạo thành vòng xoắn được cố định dưới áp lực ép chặt giữa 2 vòng thép khép kín.

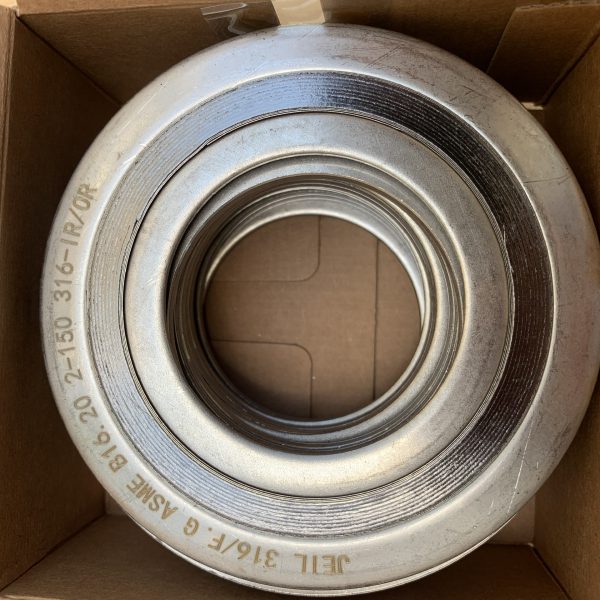

Tất cả sản phẩm vòng đệm kim loại làm kín Spiral Wound Gasket Klinger Seamatech cung cấp trực tiếp cho các hệ thống đường ống trong các nhà máy dầu khí, hoá dầu…thể hiện những thông tin sau để phân biệt các loại spiral wound gasket :

vat_lieu_spiral_wound_gasket
- Filler Material: vật liệu phi kim loại vòng điền đầy (Flexible Graphite, PTFE, Non-asbestos,...)
- Style:
+ Basic (1 vòng - duy nhất vòng filler)
+ With Outer Ring (2 vòng - chỉ có vòng ngoài: filler + outer)
+ With Inner Ring (2 vòng - chỉ có vòng trong: inner + filler)
+ With Inner và Outer Ring (3 vòng - vòng đệm đầy đủ: inner + filler + outer)
- Inner Ring Material: vật liệu vòng trong
- Winding strip Material: vật liệu kim loại vòng điền đầy
- Outer Ring Material: vật liệu vòng ngoài

Cấp áp suất | Class ratings: Cấp áp suất Vòng đệm kim loại làm kín xoắn ốc SWG (Spiral wound gaskets) được quy định theo các tiêu chuẩn như sau:

* Theo tiêu chuẩn JIS: Bán gasket 5K, 10K, 20K....

* Theo tiêu chuẩn DIN: Bán gioăng làm kín mặt bích PN10, PN16, PN25, PN40,...

* Theo tiêu chuẩn ANSI / ASME B16.20: Bán gioăng làm kín 3 vành lõi chì #150; #300; # 600.

Đặc tính kỹ thuật của Gioăng làm kín mặt bích, Gasket spiral wound, vòng đệm kim loại làm kín, gioăng chì 3 vành chính là làm kín bề mặt bích rất tốt, chịu nhiệt, chị được áp suất làm việc cao.
